Соблюдайте полярность!
2
Нужен хороший блок питания
3
Обязательно изучите мануал
4
Мы всегда готовы помочь!
Полярность!
Всегда проверяйте полярность перед включением модуля! Использование блока питания с обратной полярностью мгновенно повреждает модуль. Модули, поврежденные таким образом, по гарантии не ремонтируются и не возвращаются.
Блок питания
Используйте только стабилизированные источники питания, защищенные от помех. 99% всех немногочисленных случаев сбоя модуля связаны с использованием плохого БП. Защищайте контакты реле от искрения при использовании индуктивных нагрузок.
Мануал!
Уважайте ваше/наше труд и время. Прочтите мануал и ЧаВо перед обращением в поддержку.
Спешим на помощь!
Прочитали все инструкции, но остались вопросы? Мы не оставляем наших покупателей без поддержки! Пишите нам, и мы обязательно ответим. Просьба учесть, что по телефону тех. поддержка оказывается только в исключительных случаях. Также настройка сети и другого оборудования - вне нашей компетенции.
"Минус" подключите сюда минус вашего блока питания.
Датчик температуры
Сюда подключается шина датчиков температуры, подробное назначение пинов вы найдете в инструкции по эксплуатации.
16 bit ШИМ
два канала шим для подключения к совместимым контроллерам и серво-машинкам. Максимальный ток одного вывода - 20мА.
6 Универсальных входов/выходов
Максимальный ток 20мА, максимальное напряжение 3.3В, более подробно в инструкции по эксплуатации.
Дублирующий порт
'+', '-' и 6 портов модуля с шагом 2,54мм для удобного альтернативного подключения. Сюда также присоединяется DRCA.
10 bit ADC
Измеряет напряжение на входе. При напряжении более 3.3В - требуется резистивный делитель.
DHT-22
Популярный недорогой датчик измерения температуры и влажности, используется в функции "хумидистат"
"Плюс"
Подключите сюда положительный вывод вашего блока питания, максимальное напряжение 26В.
Гнездо Ethernet
Используется для соединения "Монстра" с сетью. Можно использовать только две пары по стандарту 10 Base
Сброс
Замкните эти два отверстия пинцетом при включении питания, чтобы произвести сброс устройства. Более подробно в инструкции по эксплуатации.
Реле-модуль
Модули "HIGH level trigger" можно подключать напрямую к выходам "Мини-Монстра".
"LOW level trigger" - лучше подключать через DRCA. Напряжение реле должно быть равно напряжению БП.
Реле
Обычное реле с током обмотки до 500мА можно подключить только через адаптер DRCA или с помощью транзистора.
Напряжение реле должно быть равно напряжению БП.
Материнская плата
С помощью DRCA вы можете подключить "Мини-Монстр" напрямую к выводам материнской платы для управления кнопками ПК.
DS18B20
Датчики температуры подключаются к общей шине параллельно, рекомендуемая максимальная общая длина - 30-40м. Провод - витая пара.
4pin вентиялтор
Вентиляторы с поддержкой PWM подключаются напрямую к PWM модуля. Настройте частоту в соответствии со спецификацией
Серво-привод
К модулю можно подключить две серво-машинки. Рекомендуется использовать мощный источник питания, чтобы избежать просадки напряжения.

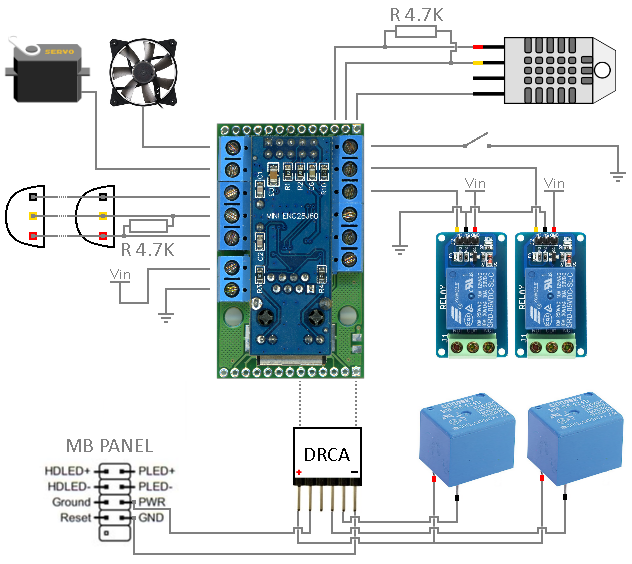

Распиновка
Наведите курсор или нажмите на разноцветные фигуры для получения подробной информации.
