1
Соблюдайте полярность!
2
Нужен хороший блок питания
3
Обязательно изучите мануал
4
Мы всегда готовы помочь!
Полярность!
Всегда проверяйте полярность перед включением модуля! Использование блока питания с обратной полярностью мгновенно повреждает модуль. Модули, поврежденные таким образом, по гарантии не ремонтируются и не возвращаются.
Блок питания
Используйте только стабилизированные источники питания, защищенные от помех. 99% всех немногочисленных случаев сбоя модуля связаны с использованием плохого БП. Защищайте контакты реле от искрения при использовании индуктивных нагрузок.
Мануал!
Уважайте ваше/наше труд и время. Прочтите мануал и ЧаВо перед обращением в поддержку.
Спешим на помощь!
Прочитали все инструкции, но остались вопросы? Мы не оставляем наших покупателей без поддержки! Пишите нам, и мы обязательно ответим. Просьба учесть, что по телефону тех. поддержка оказывается только в исключительных случаях. Также настройка сети и другого оборудования - вне нашей компетенции.
Распиновка
"Минус" подключите сюда минус вашего блока питания.
Датчик температуры
Сюда подключается шина датчиков температуры, подробное назначение пинов вы найдете в инструкции по эксплуатации.
ШИМ
два канала шим для подключения к совместимым контроллерам и серво-машинкам. Максимальный ток одного вывода - 20мА.
4 Универсальных входа/выхода
Максимальный ток 20мА, максимальное напряжение 3.3В, более подробно в инструкции по эксплуатации.
2 Универсальных входа/выхода
Максимальный ток 20мА, максимальное напряжение 3.3В, более подробно в инструкции по эксплуатации.
Дублирующий "плюс"
Упрощает подключение блоков реле, соединен "внутри" модуля с разъемом питания. Максимальный ток 800мА.
Дублирующий "минус"
Упрощает подключение блоков реле, соединен "внутри" модуля с разъемом питания. Максимальный ток 800мА.
"Плюс"
Подключите сюда положительный вывод вашего блока питания, максимальное напряжение 26В.

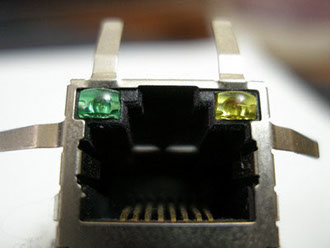

Гнездо Ethernet
Используется для соединения "Монстра" с сетью. Можно использовать только две пары по стандарту 10 Base
Сброс
Замкните эти два отверстия пинцетом при включении питания, чтобы произвести сброс устройства. Более подробно в инструкции по эксплуатации.
Реле-модуль
Модули "HIGH level trigger" можно подключать напрямую к выходам "Мини-Монстра".
"LOW level trigger" - лучше подключать через DRCA. Напряжение реле должно быть равно напряжению БП.
Реле
Обычное реле с током обмотки до 500мА можно подключить только через адаптер DRCA или с помощью транзистора.
Напряжение реле должно быть равно напряжению БП.
Материнская плата
С помощью DRCA вы можете подключить "Мини-Монстр" напрямую к выводам материнской платы для управления кнопками ПК.
DS18B20
Датчики температуры подключаются к общей шине параллельно, рекомендуемая максимальная общая длина - 50-60м. Провод - витая пара.
4pin вентиялтор
Вентиляторы с поддержкой PWM подключаются напрямую к PWM модуля. Настройте частоту в соответствии со спецификацией
Наведите курсор или нажмите на разноцветные фигуры для получения подробной информации.
Загрузки
(инструкции к предыдущим версиям ММ с индексом "32(+/N)" см. ниже)
Инструкция (основная) Скачать PDF
- Приложение 1. "Хумидистат" Скачать PDF
- Приложение 2. "Скрипты" Скачать PDF
- Приложение 3. "Сервер" Скачать PDF
- DRCA (Адаптер прямого подключения реле) Скачать PDF
Программное обеспечение для прошивки
Mini-Monster Flasher 1.2 - 13 Кб (требуется .NET 4.0)
Программное обеспечение "Mini-Monster" для Android
Программное обеспечение "Mini-Monster" для iOS (скоро и в AppStore!)
Программное обеспечение "Mini-Monster PC control" для Windows
Windows all, portable, rus/eng - 14 Мб
Файлы MIB Mini-Monster (в т.ч. '+' и 'N') для установки на SNMP-сервер
Файл конфигурации MRTG Mini-Monster (в т.ч. '+' и 'N')
(обновлено 05.09.2015. Благодарности Томасу Йоханссену)
Mini-Monster MRTG config file example
Файлы для предыдущих аппаратных версий устройства:
Инструкция к Модулю Mini-Monster32N,NF:
Приложение 1. Функция "Хумистат" (контроль влажности)
Приложение 2. Функция "Скрипты" (программируемые действия)
Приложение 3. Функция "Сервер"
DRCA (Адаптер для прямого подключения реле)
Инструкция к Модулю Mini-Monster16N
Инструкция к Модулю Mini-Monster32+
Инструкция к Модулю Mini-Monster16
Последняя версия прошивки для Mini-Monster32+
не подходит для версии N!
Частые вопросы и ответы
У меня что-то не работает / ничего не работает! Что делать?
По нашему опыту, 90 процентов проблем связаны с блоком питания.
Если что-то не так (виснет, не включается, перезагружается), прежде всего попробуйте другой блок питания.
Даже если вы уверены, что этот блок "хороший".
Лишний раз напомним: СОБЛЮДАЙТЕ ПОЛЯРНОСТЬ при подключении.
Я паял и/или поцарапал "Мини-Монстра", и потом он перестал работать. Поменяете мне его? Я очень опытный, точно не испортил.
К сожалению, бесплатно поменять или отремонтировать паяные или иным образом повреждённые модули мы не можем.
Прежде чем паять, посоветуйтесь с нами. Возможно, вопрос можно решить без пайки. Если есть проблемы с монтажом, тоже спрашивайте, что-нибудь придумаем. Звоните и пишите смело, мы постараемся помочь.
Кто производит Мини-Монстра?
Мы, проект "Мини-Монстр". Собираем и распаиваем на платы собственной разработки, программное обеспечение для Модулей – также наша собственная разработка. Работаем в городе Москва, Россия.
Как управлять Модулем через Интернет, или из другой сети?
Проще всего настроить port forwarding (проброс портов) на вашем роутере.
Например:
IPv4-TCP, UDP From any host in wan any router IP at port 8680 --> IP 192.168.0.12, port 80 in lan
В этом примере доступ на Модуль из другой сети заходим так:
ваш-внешний-IP-адрес:8680/ваш-пароль
Для доступа из сети Интернет нужен реальный («белый») ip-адрес.
Что насчёт MAC-адреса? Нужно ли его менять? У меня несколько Модулей в локальной сети, и доступ к ним происходит с перебоями, что делать?
Изначально у всех Модулей одинаковый MAC. Поэтому, если в локальной сети у вас больше одного Модуля, для них нужно задать различные MAC-адреса.
Есть ли SNMP?
Да. Есть поддержка SNMP v.1 запросов GET и GETNEXT к Модулю, начиная с версии прошивки 2.5. MIBы для Модуля можно скачать в разделе "Загрузки".
Когда будет *такая-то функция*?
Обязательно напишем в анонсах, если будем знать сами. Если в анонсах нет – значит, сами не знаем.
Если ждать не хочется, то мы можем разработать функцию специально для вас, при наличии ТЗ и за соответствующее вознаграждение.
Могу я заказать изменение Модуля / изменение прошивки / разработку?
Конечно. Присылайте техническое задание на .
Почему без корпуса? Планируете делать корпус?
Модуль разрабатывался как встраиваемое устройство. Обычно это не предполагает наличия корпуса.
Есть ли ПО для управления Мини-Монстром под Android, iOS, Windows Phone?
Android – да, для Android 4.0 и выше, здесь.
iOS – пока нет.
Windows Phone 8, 8.1 Marketplace.
Можно ли создать ярлык в OS Windows для управления выходом Модуля напрямую, без стороннего ПО?
Совсем без стороннего ПО - нет. Вам понадобится программа wget, далее необходимо создать ярлык, который будет указывать на исполняемый файл wget.exe со следующими параметрами:
C:\wget\wget.exe http://192.168.1.8/password/?sw=6-0 --spider --timeout 1 -t 2
Где:
C:\wget\wget.exe путь до исполняемого файла wget
http://192.168.1.8/password/ адрес Модуля в вашей сети
?sw=6 номер выхода от 1 до 6
-0 1-ВКЛ, 0-ВЫКЛ.
--spider чтобы не сохранять загруженную страницу в файл
--timeout 1 -t 2 таймаут и количество попыток (если Модуль вдруг недоступен)
Если одним ярлыком необходимо включить/выключить несколько выходов, можно создать .cmd файл со списком команд.
Что еще мне может понадобиться для работы с Модулем?
Вам обязательно нужен источник питания постоянного тока от 5 до 24 Вольт. Для управления мощной нагрузкой необходимы реле с напряжением обмотки равной напряжению источника питания. Для реализации функции термостата необходимы цифровые датчики температуры DS18B20(+).
У вас указано, что "Mini-Monster 32+" может работать с NTC датчиком температуры, какой нужен датчик, как происходит ADC преобразование, какая точность?
Да, к Модулю "Mini-Monster 32+" можно подключить один NTC (аналоговый) датчик температуры. Модуль рассчитан на работу с датчиком, имеющим номинальное сопротивление 10К. ADC преобразование выполняется "табличным" методом. Предусмотрена загрузка пользовательской таблицы во встроенную flash память. Разрядность ADC микроконтроллера - 10 бит.
Реле, блок питания, термодатчики приобретаются и подключатся отдельно и самостоятельно?
Да. Всепогодные термодатчики, а также некоторые полезные аксессуары можно приобрести прямо у нас.
Поддерживает ли Mini-Monster питание по ethernet кабелю (PoE), можно ли просто подключить его к свичу, поддерживающему PoE, и не покупать блок питания?
Нет, Модуль не поддерживает PoE. Однако вы можете пустить питание по неиспользуемым витым парам, т.н. Passive PoE. Обязательным услвоием является отсоединение этих пар от Модуля и оборудования на противоположенном конце. Для упрощения этой задачи мы можем предложить Passive PoE адаптер. Однако, в любом случае, потребуется некий источник питания. Другим вариантом является покупка IEEE 802.3af PoE сплиттера, например, TP-LINK TL-POE10R.
Какой именно блок питания нужен, какое напряжение выбрать?
Блок питания (БП), соответствующий ГОСТ 13540-74, с напряжением от 5 до 24 Вольт и током от 200 мА для питания Модуля + ток для управления реле. Лучше брать с запасом по току. Напряжение подбирается в соответствии с используемыми реле. Например, многие компактные реле используют напряжение 5 В, а большие контакторы на DIN рейку - 24 В. Также, если питание Модуля будет осуществляться через длинный провод, например, через Passive PoE, следует выбрать блок питания с бОльшим напряжением.
При использовании DRCA или модели "32+", почему напряжение блока питания должно совпадать с управляющим напряжением реле, если Модуль использует замыкание выходов на "минус", не достаточно ли сделать общую массу, но питать Модуль и реле от разных источников?
При использовании раздельного питания для реле и Модуля, встроенный в ULN2003 защитный диод становится бесполезным. Если по каким-то причинам очень важно запитать реле и Модуль от разных источников, необходимо соединить их массы и подключить к каждому реле защитный диод, иначе возможно повреждение выходных транзисторов Модуля.
Я перепутал + и - при подключении питания, потом переподключил как надо, но Модуль не подаёт признаков жизни, он умер?
В текущих версиях "Мини-Монстра" защита от переполюсовки не предусмотрена, так что однажды подключенный неправильным образом Модуль, скорее всего, был необратимо испорчен.
При использовании DRCA или модели "32+", я замкнул включенный выход на +, произошел хлопок или не произошел, но выход больше не работает, что случилось?
Вы сожгли транзисторы в ULN2003, в лучшем случае остальные выходы останутся работоспособны, в худшем - модуль полностью выйдет из строя. Всегда проверяйте все соединения перед подачей питания.
Как Мини-Монстром перезагружать компьютер?
Прежде всего, подключить его к питанию от БП компьютера.
Подключить нужный выход Модуля c DRCA к входу "reset" на материнской плате. Обычно это "нога" подтянутая к питанию. Мы рекомендуем сначала почитать документацию на оборудование.
Можно так же использовать реле, которое будет замыкать две ножки разъема "reset" как кнопка. В этом случае можно использовать полностью раздельное питание для Модуля и компьютера.
Я хочу не только делать "reset", но и включать выключенный компьютер, однако, если я подключаю Модуль к БП компьютера, Модуль соответственно выключается вместе с ним.
Есть два выхода:
1. Можно запитать Модуль от шины +5VSB, напряжение на которой есть всегда, даже при выключенном компьютере.
2. Использовать для Модуля свой отдельный блок питания, однако необходимо будет соединить земли БП компьютера и БП Модуля (что не всегда возможно сделать) или использовать реле для гальванической развязки Модуля и компьютера.

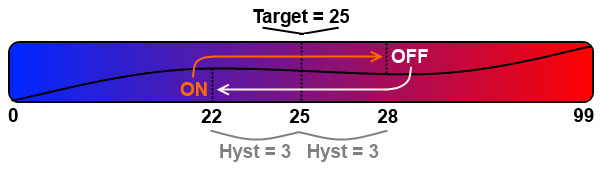

Как работает термостат?
Например:
Необходимо поддерживать в помещении среднюю температуру – 25 градусов. Термостат установлен на 25 градусов (параметр "Target"). Гистерезис (hysteresis) – 3.
Если к термстату подключен обогреватель, то он включится, когда температура окружающей среды будет меньше 25 — 3 = 22 градуса, и будет греть, пока температура не достигнет 25 + 3 = 28 градусов.
В вашем устройстве функция "термостат" включает выход при падении температуры ниже порога, а при превышении порога - включает. Мне нужно - наоборот, чтобы при падении температуры, выход выключался (например, при использовании кондиционера).
Самым лучшим выходом из такой ситуации будет использование НЗ (нормально-замкнутого) реле, тогда при включении выхода Модуля, нагрузка будет наоборот выключаться. Использование такого реле так же оправдано с точки зрении экономии электроэнергии, если планируется перезагружать мощные потребители по питанию. Чтобы не держать бОльшую часть времени реле включенным, можно использовать НЗ реле, тогда в состоянии "покоя" нагрузка всегда будет подключена. А еще такое подключение предотвратит отключение нагрузки при выходе из строя блока питания Модуля, например.
При использовании DRCA или модели "32+", всегда ли нужно реле для подключения нагрузки?
Если потребляемый ток нагрузки меньше 300 мА и она может коммутироваться замыканием/размыканием массы, то реле не обязательно, можно подключать напрямую.
При использовании DRCA или модели "32+", как подключать нагрузку? Почему к плюсу, если в инструкции замыкание на минус?
«Плюс» нагрузки – к общему «плюсу» питания. «Минус» нагрузки – к нужному выходу Модуля. Сборка Дарлингтона, установленная в Модуле, замыкает и размыкает «минус» («землю»).
После перезагрузки Модуля по питанию выходы переключаются в «выкл»!
На главной станице («main») установите нужные значения выходов и нажмите SAVE. Теперь после перезагрузки Модуля выходы вернутся к установленным значениям.
По кнопке "SET" у меня не сохраняются настройки – IP, MAC, пароль и все остальные. В чём дело?
Такая проблема наблюдается в браузере Internet Explorer версии 8 и младше. Мы настоятельно рекомендуем использовать более новый браузер.
Я хочу управлять вентилятором 220 Вольт (или чем-то другим, что имеет электромотор, работающий от выского напряжения). При переключении управляющего реле "Мини-Монстр" виснет/сбрасывается. Что делать?
Индуктивная нагрузка создаёт сильные броски напряжения при переключении. Сам "Мини-Монстр" слишком мал, чтобы иметь защиту от таких значительных скачков. При подключении индуктивной нагрузки выского напряжения мы советуем подключать параллельно управляющему реле и нагрузке конденсатор, расчитанный на напряжение не менее чем: рабочее напряжение, умноженное на коэффициент 2,5 ; и ёмкостью около 0,1 мкФ (зависит от конкретной нагрузки). Конденсатор подключается через ограничивающий заряд резистор номиналом 300-400 Ом.
В «хумистате», при использовании датчика влажности DHT-22 первое значение после включения – 1%. Так надо?
Да, это особенность данного датчика и не означает неисправность. Следующие значения будут корректными. Опрос датчика происходит один раз в 5 (пять) секунд.
Датчик влажности DHT-22 отключается через некоторое время непрерывной работы. В чём дело?
Внутренняя система мониторинга исправности датчика считает ошибки чтения в течение цикла непрерывной работы. Если за всё время непрерывной работы накапливается более пяти ошибок чтения, датчик принудительно отключается. При этом значение влажности изменится на «e» («error»). Такое поведение может означать неисправность датчика влажности, но обычно после перезагрузки датчик работает исправно. Перезагрузить датчик по питанию можно при помощи управляющего выхода «DHT_POWER» на странице «main».
У меня еще остались вопросы!
Остались вопросы? Пишите: info@mini-monster.ru
Мы не оставляем наших покупателей без поддержки! Пишите нам, и мы обязательно ответим. Просьба учесть, что по телефону тех. поддержка оказывается только в исключительных случаях. Также настройка сети и другого оборудования - вне нашей компетенции.
